Worum geht es?
Unser VAN PI Dimmy Board dient dazu, LEDS als Ambiente Licht im Camper zu steuern. Neben normalen LEDs können aber auch RGB LEDS angeschlossen werden und somit etwas Farbe zur Atmosphäre hinzugefügt werden. Wie genau das geht, gibt es hier.
Was braucht ihr?
- RGB LEDs oder RGB-Strips (Masse geschalten - 4 Pins - 12V Rot Grün Blau)
- Pekaways Dimmy mit geflashten Wemos D1
Kann was schiefgehen?
Vergesst nicht, alles abzusichern. Das Dimmyboard sollte max. mit 30A abgesichert werden und die abgehenden Kanäle mit max 5A/15A. Aber dazu später nochmal mehr. Wichtig an dieser Stelle ist nur, dass ihr die Sicherungen nicht vergesst und auf die richtige Pinbelegungen achtet.
Inbetriebnahme Dimmy
Dimmy vorbereiten
Viele von euch nutzen das Dimmy ja schon als normalen LED Dimmer in unserem System und haben alles nach dem Quickstart Guide installiert. Schaut also nochmal bei den Quickstarts vorbei. Prinzipiell sind nur zwei Schritte zu beachten, 1. Wemos D1 auf das Dimmyboard löten (steckbar oder fix) und 2. den Wemos D1 mit unser Firmeware PekawayMOTA zu flashen. Dies geht mit unserem Online Flasher (Chrome) oder dem Onboardflasher vom VANPI.
Normale LEDs anschließen
Hier ist der Anschlussplan des Dimmys zu sehen. Auf der Plus-Seite liegt die ganze Zeit die Eingangsspannung ein und nur über den Minus-Pol werden die LEDS gedimmt. Deswegen können wir auch mit einem Schalter auf Masse die Lampen einfach einschalten. Für alle, die wissen wollen, wie die LED´s gedimmt werden, schaut euch bitte ein paar Videos zum Thema PWM auf Youtube an. Kurz runtergebrochen: Wir schalten sie sehr schnell ein und aus.
RGB LEDS Anschließen
12V und drei Farben auf Masse
Die meisten RGB-LEDS werden über die Masseleitung gesteuert. D. h. es gibt eine Plus-Phase, auf der die 12V liegen und über die drei Masseleitungen werden die jeweiligen Farben Rot, Grün und Blau in der Helligkeit gesteuert.
Wir nutzen also wie im Bild zusehen die 12V von einem Kanal. Dort könnten wir 5A für LEDs verwenden, was ca. 50W entspricht. Also schon ein sehr langer LED-Strip. Für die Masseleitung der einzelnen Farben nutzen wir nun nur die Masseleitung von drei Kanälen. Im Webinterface können wir uns diese drei Kanäle den Farben entsprechend benennen und können über die Regler nun unsere gewünschte Farbe einstellen.
Für die Leute, die in Node-Red (unserem Backend) mehr Erfahrung haben ist es natürlich auch möglich einen ColorPicker einzubauen. https://flows.nodered.org/node/node-red-contrib-ui-iro-color-picker
Kleines Video dazu auf Youtube:

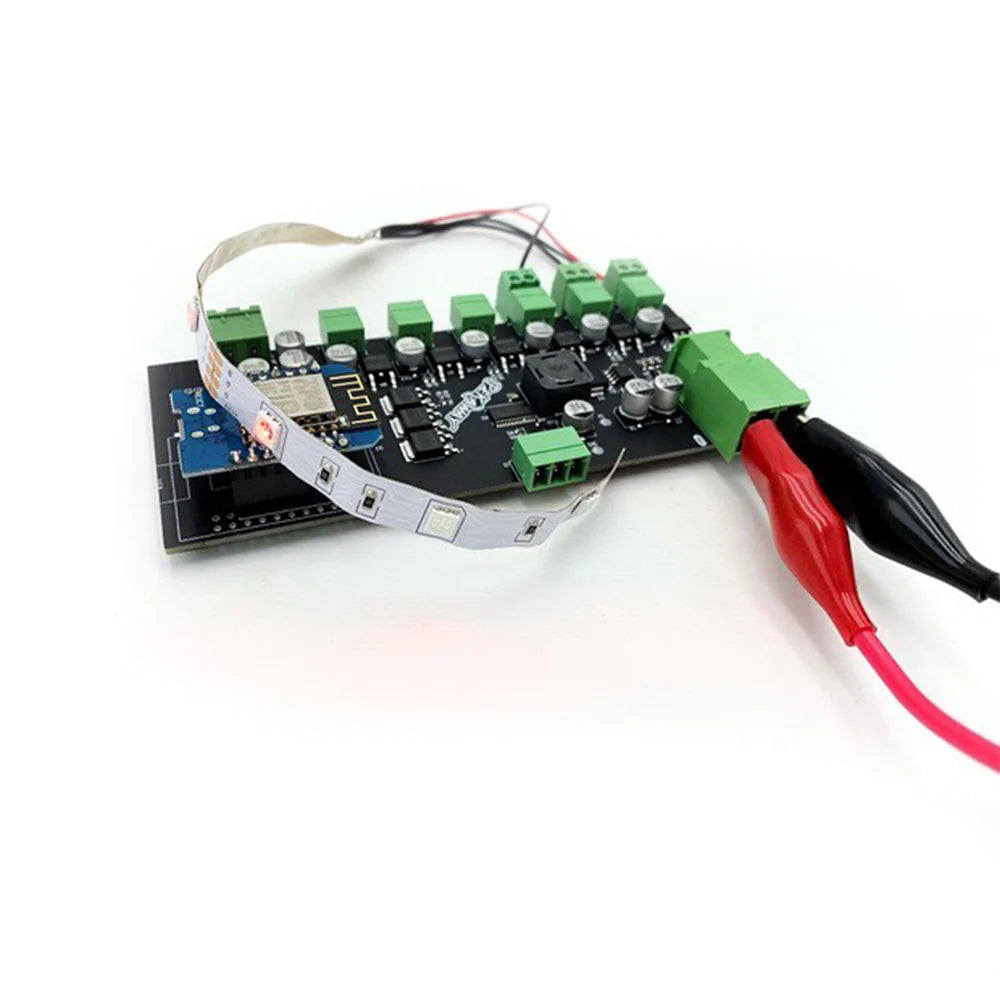

Die LEDs in Betrieb:
